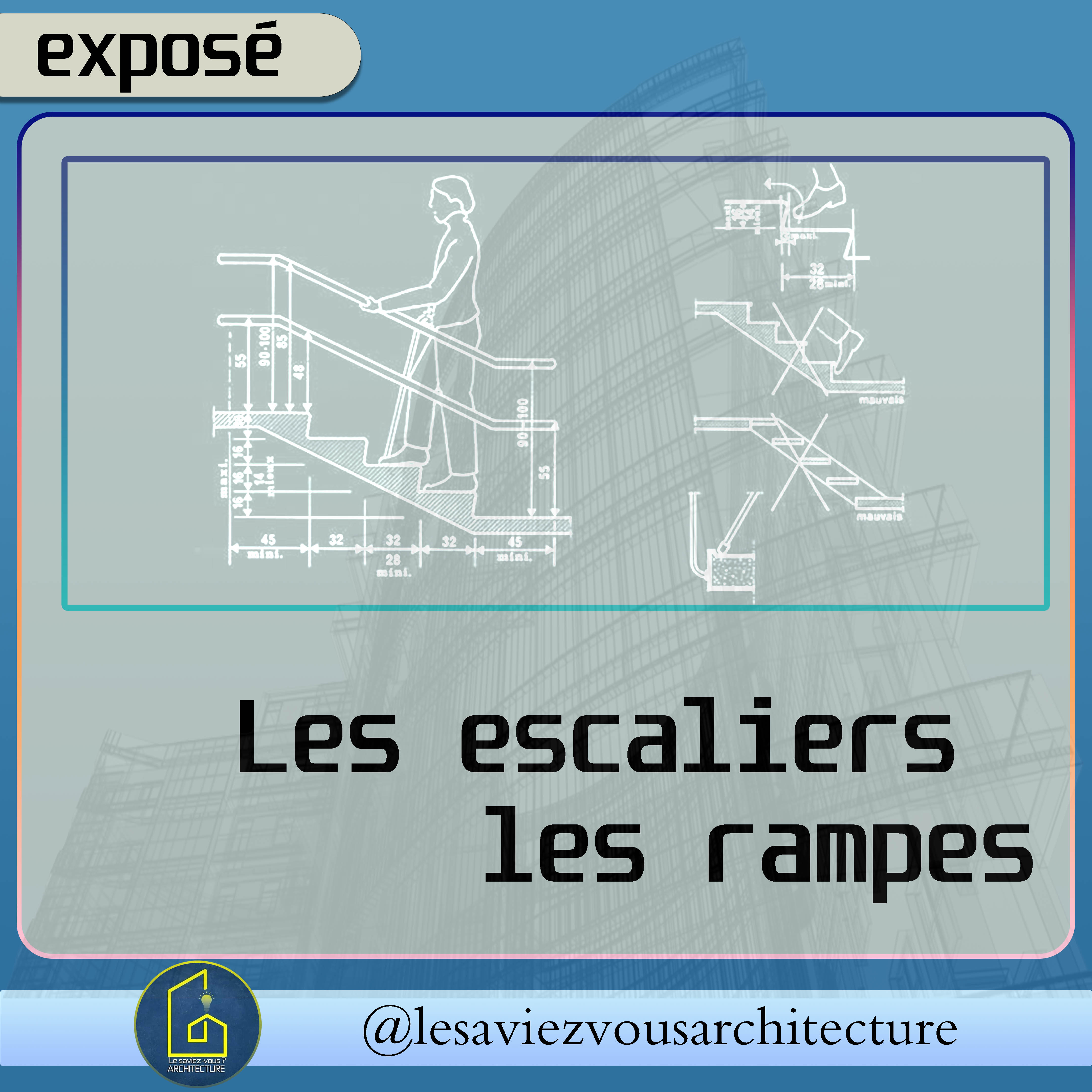

Les escaliers , les rampes , … sont
des éléments technique de distribution ….Mais du
point vue architectural, ils sont des espaces
conçues par l’Architecte, dés la première esquisse
et ils sont des éléments qui s’intègrent dans la
composition architecturale. Ils permettent la
circulation verticale dans un immeuble. Cette
circulation concerne les personnes, les objets, l'air,
la fumée et les ordures.
Ce sont des plans de faibles inclinaisons,, leur pente est tributaire de leur destination :
- Pour Personnes
- Pour Véhicules
- Rampe raide
- Rampe moyenne
- Rampe douce.
Selon la pente du moyen de circulation verticale, on distingue les dénominations suivantes:
–Rampes, – Escaliers extérieurs et de jardins, – Escaliers courants et escaliers mécaniques, – Échelle de machine, –Ascenseurs.
Les matériaux :

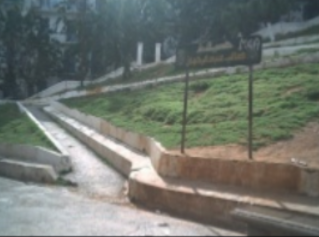

Les rampes doivent être de bonne adhérence, les rampes extérieures sont réalisées en matériaux non
gélifs, souvent en béton strié, bouchardé, lavé, avec l'adjonction de carborundum, macadam et
pavé.
ouvrage construit d'une suite de degrés horizontaux (marches ou paliers) permettant de passer à pied d'un niveau à un autre. Un escalier est déterminé par les paramètres suivants
– Sa montée, – Son emmarchement, – Sa hauteur de marche, – Son giron. – Son palier – Sa volée – Sa pente – Son échappée – Son nez de marche.

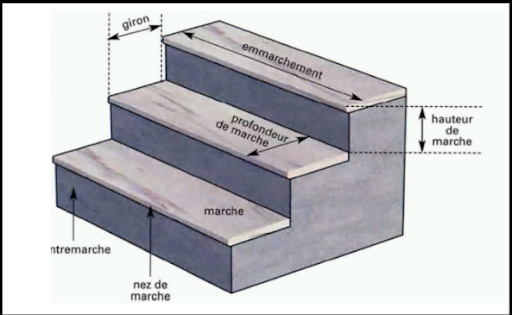

• Emmarchement : largeur praticable de l’escalier qui correspond en général à la grande dimension de la marche.
• Hauteur de marche : distance verticale séparant le dessus de deux marches successives. Cette hauteur varie généralement entre 16 et 21 cm. Sa détermination relève de considérations relatives à l’ergonomie et au confort d’utilisation de l’escalier
• Giron : distance horizontale mesurée entre les nez de deux marches successives. Le giron varie généralement entre 25 et 32 cm pour un escalier intérieur et peut aller au-delà pour un escalier extérieur. Il permettant une bonne praticabilité de l’escalier.
Profondeur de marche : distance horizontale entre le nez de marche et la contremarche
Marche : surface plane de l’escalier sur laquelle le pied se pose pour utiliser l’escalier.
Contremarche: face verticale reliant, quand elle existe, deuxmarches successives.
Nez de marche : bord extérieur de la marche, il ne doit pas dépasser 10 mm,
Palier : plan horizontal plus large que les marches courantes.
Deux paliers consécutifs délimitent une volée d’escalier. Si le palier est au même niveau qu’un étage courant du bâtiment, on parle de palier d’arrivée Sinon, il s’agit d’un palier de repos
Volée : ensemble de marches successives, compris entre deux paliers (quelle que Soit la nature du palier).
Ligne de foulée : ligne théorique représentant le parcours usuel lorsque l’on emprunte l’escalier.
• Jour d’escalier espace central de l’escalier, lorsqu’il estprévu (les deux volées peuvent être accolées
• Mur d’échiffre : mur parallèle à la ligne de foulée sur lequel s’appuient les marches lorsque l’escalier est soutenu latéralement. Il est possible d’avoir un ou deux murs d’échiffre.
• Echappée : désigne la hauteur libre la plus faible calculée entre le dessus des marches et la sous-face du plancher supérieur.
• Dénivelée : hauteur de franchissement de l’escalier. Dans un bâtiment, c’est la hauteur comptée de plancher à plancher, revêtements compris.
• Reculement: il s’agit de l’encombrement de l’escalier dans le sens de la longueur
• Trémie d’escalier : ouverture ménagée dans le plancher pour permettre le passage de l’escalier.
• Cage d’escalier désigne le volume dans lequel l’escalier.
Les types d’ Escaliers:
Escaliers à marches droites:
Ce sont les escaliers les plus courants. Ils sont constitués de marches rectangulaires et toutes identiques entre elles.
L’escalier à volées droites:
avec paliers intermédiaires Constitué de plusieurs volées droites
Escaliers balancés :

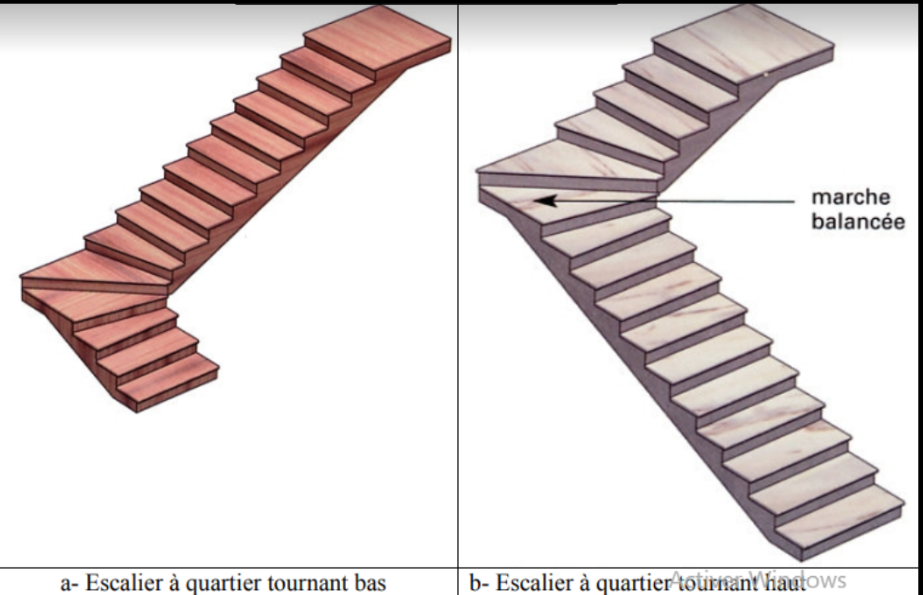

Escalier à changement de direction sans palier intermédiaire, les changements de direction sont assurés par des marches dites «balancées ».

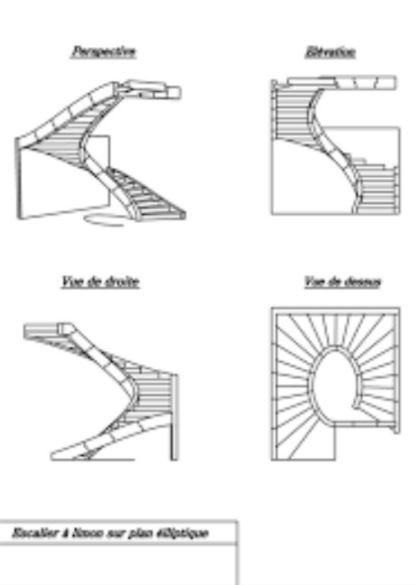

Escalier hélicoïdal :
Appelé également escalier en colimaçon ou en spirale, c’est un escalier tournant dont les marches rayonnent autour d’un pilier central, le plus souvent de forme cylindrique.
Autre escalier:
il existe d'autres types de formes complexes, associant plusieurs types (marches droites, rayonnantes, ou
balancées).
Caractéristique d’un
Escalier:
pour qu’un escalier soit praticable, harmonieux et pour qu’il ne présente aucun danger pour les usagers, des règles dimensionnelles sont à respecter. Des règles s’appliquent d’une part pour
1 - La volumétrie générale de l’escalier
2 - Le dimensionnement des marches qui forment la
volée de l’escalier.
La volumétrie de l’escalier: La volumétrie de l’escalier
résulte de différents paramètres:
La hauteur d’étage H ou la hauteur de sol à sol et la longueur disponible pour le parcours horizontal ou développé qui vont déterminer une pente moyenne qui va être la première caractéristique de l’escalier. Elles est en général de 25 à 40° pour un escalier intérieur
. La volée de l’escalier ne dépasse pas en général 22 marches. Ainsi, suivant le nombre de marches globales , des paliers intermédiaires ou dit de repos seront inclus à la conception de l’escalier.
L’échappée est également une notion primordiale à prendre en compte dès la conception de l’escalier. Elle désigne la distance entre les marches et le plafond. Elle doit être au moins de 2 mètres pour un escalier intérieur.
Dimensions des emmarchements :
L'emmarchement est en fonction de la destination de l'escalier et du nombre d'utilisations. On compte 50-60 cm par personne. Ainsi, on admet les valeurs suivantes :
-70 cm à 90 cm pour escalier de service,
- 100 cm pour des escaliers de caves,
- 90 cm à 120 cm pour des escaliers de bâtiments
d'habitation,
-120 cm à 200 cm pour des escaliers de bâtiments publics .
Dimensions de l'échappée de tête
Échappée minimale = 2 m (l'intérieur d'un logement)
Échappée normale = 2,20 m ( entrées et cages d'immeuble)
Échappée exceptionnelle = 1,85 m ( Pour cave, grenier,
etc.…)
Dimensions de la marche et de la
contremarche
• Le rapport entre la hauteur et le giron (la foulée) a une grande importance. Plus l'escalier est raide, plus il est fatiguant à monter, mais, moins il prend place en se développant dans l'espace ,Pour que l'escalier soit utilisable, les girons et les hauteurs doivent se répéter avec un rythme accordé sur le pas d'un homme moyen (63cm). 2H+G=63cm • par exemple: • 18 / 27------Bon • 17 /
29------Exellent • 20 / 25 -----Mauvais
Formule de commodité : G - H = 12 cm
Formule de sécurité: G + H = 46 cm
Il découle de ces trois formules que seul une marche de 17 / 29 est idéale.
Longueur de palier intermédiaire: Le calcul de la longueur du palier intermédiaire est également basé sur le pas d'un homme moyen. On applique laformule suivante : • La longueur du palier=1 giron+1 ou plus de pas •
L = G + n.63
Représentation graphique:
D’un point de vue graphique, on représente les escaliers en indiquant sur le plan la succession et
le nombre de marches et en portant une flèche de direction qui indique conventionnellement le sens de la montée, placée au milieu pour déterminer la trajectoire idéale de l’escalier lui-même.
LE Balancement d’un Escalier:
opération qui a pour but de réduire proportionnellement le collet des marche tout en gardant la même
largeur de giron.
Il existe plusieurs méthodes de balancement :
- Balancement par la herse.
- Balancement par le développement de l'arrête intérieur du limon.
- Balancement par le développement des marches.

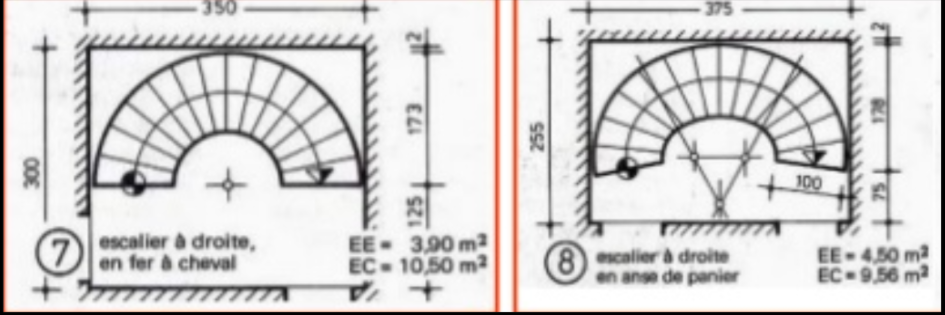

- Balancement d'un escalier à double tournant (fer à cheval ou briquet)
- Méthode de I'arc de cercle.
Fonction d’un escalier
Les escaliers ne répondent qu'a deux fonction :
une fonction d'usage, et une fonction esthétique
– Fonction d’usage :
• Un escalier est un ouvrage permettant de passer à pied d'un niveau à un autre. C'est son unique fonction d'usage et il n'a pas de fonction technique secondaire.
-Fonction esthétique:
• La fonction esthétique est très importante pour les escaliers.
A l'extérieur, non seulement l'escalier ne doit pas enlaidir la façade mais, par son volume, sa conception et les matériaux utilisés, participent à son équilibre et s'harmonisent avec son architecture.
• Dans un hall, l'escalier est plus souvent une réalisation de prestige, il est la pièce maîtresse sur laquelle les yeux vont se fixer en entrant.
